오랜 시간 동안 갤럭시 워치4를 사용해왔지만, 배터리 소모가 심해 하루에도 여러 번 충전해야 하는 상황이 지속되었습니다. 이러한 이유로 2024년 새로운 갤럭시 워치 울트라를 구매하게 되었습니다.
갤럭시 워치 울트라는 590mAh의 고용량 배터리를 탑재하고 있어 Always On Display(AOD)를 활성화한 상태에서도 최대 60시간, 절전 모드에서는 100시간까지 사용할 수 있다고 합니다. 또한, 개선된 프로세서와 증가된 메모리 용량, 추가된 센서 등 하드웨어 측면에서도 많은 변화가 이루어졌습니다.
하지만 저에게 아쉬운 점은 충전 호환성 문제입니다.
기존에 사용하던 무선 충전기와 호환되지 않아 지원하지 않거나 충전 속도가 느려지는 상황입니다.
특히, 스마트폰의 무선 배터리 공유 기능인 Qi를 지원하지 않는 점도 불편합니다.
EP-OL300 무선 충전기를 구매하려니 쿠팡 기준으로 35,730원, 삼성 매장에서는 44,000원으로 가격이 상당히 비쌉니다. 이 제품은 고속 충전을 지원하지만, 갤럭시 워치의 충전 속도는 4W 이내로 제한된다는 삼성전자 서비스의 설명이 있습니다. 울트라 모델은 대용량 배터리로 인해 완충까지 2시간 이상 소요됩니다.
이러한 고가의 무선 충전기가 어떤 재료로 만들어졌는지 궁금해 분해한 블로그를 공유합니다.
무선 충전기 EP-OL300
1. 외관

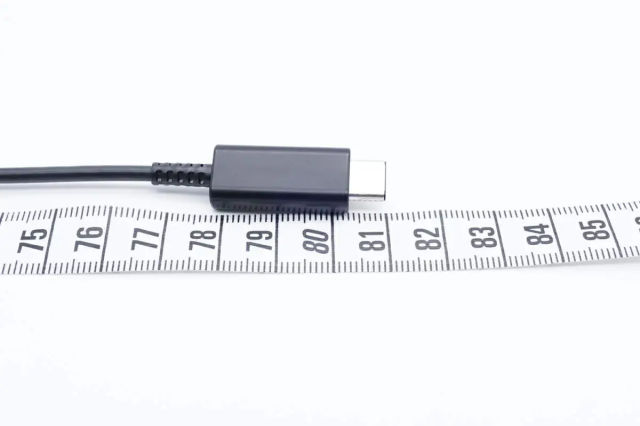

삼성의 마그네틱 무선 충전기는 올 블랙 색상으로 디자인되었으며, USB-C 케이블 충전을 지원합니다. 충전 플레이트는 시계 크기에 맞춰 더 작고 평평한 원형 형태로 제작되었습니다. 측정된 USB-C 케이블 길이는 약 81cm입니다.
USB-C 단자는 길고 테두리가 곡선형이며, 표면은 무광택입니다. 케이블 외피에는 제품 정보가 인쇄되어 있으며, 모델 번호는 EP-OL300, 입력 사양은 5V 2A로 베트남에서 제조되었습니다.

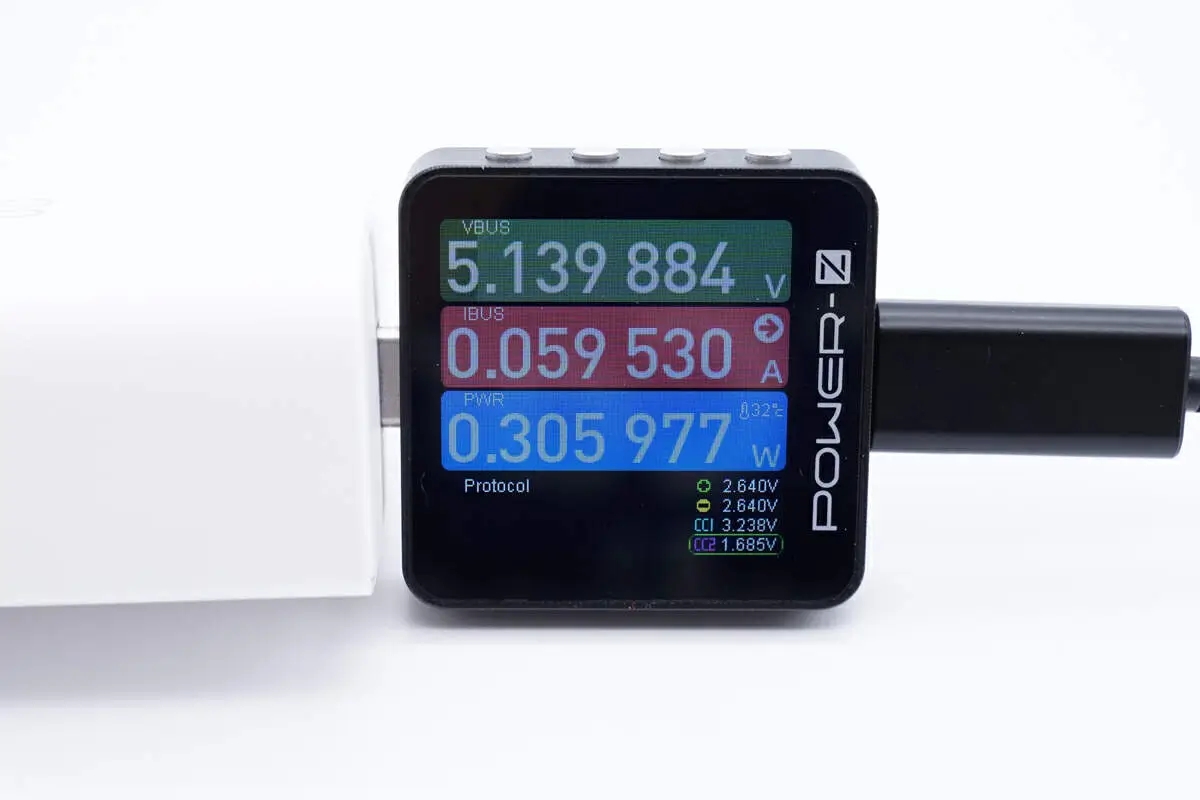

충전 패드는 작고 평평하며, 본체 상단 표면은 삼성 갤럭시 워치7 충전을 더 잘 수용할 수 있도록 오목하게 디자인되어 있습니다. 충전 플레이트의 직경은 29.3mm, 두께는 7.7mm, 무게는 26g입니다. 대기 전력 소모량은 약 0.31W입니다.
2.무선 충전기 분해
충전기의 내부구성과 성능을 살펴본 후, 내부 구조를 분해하여 자세히 분석해보겠습니다.

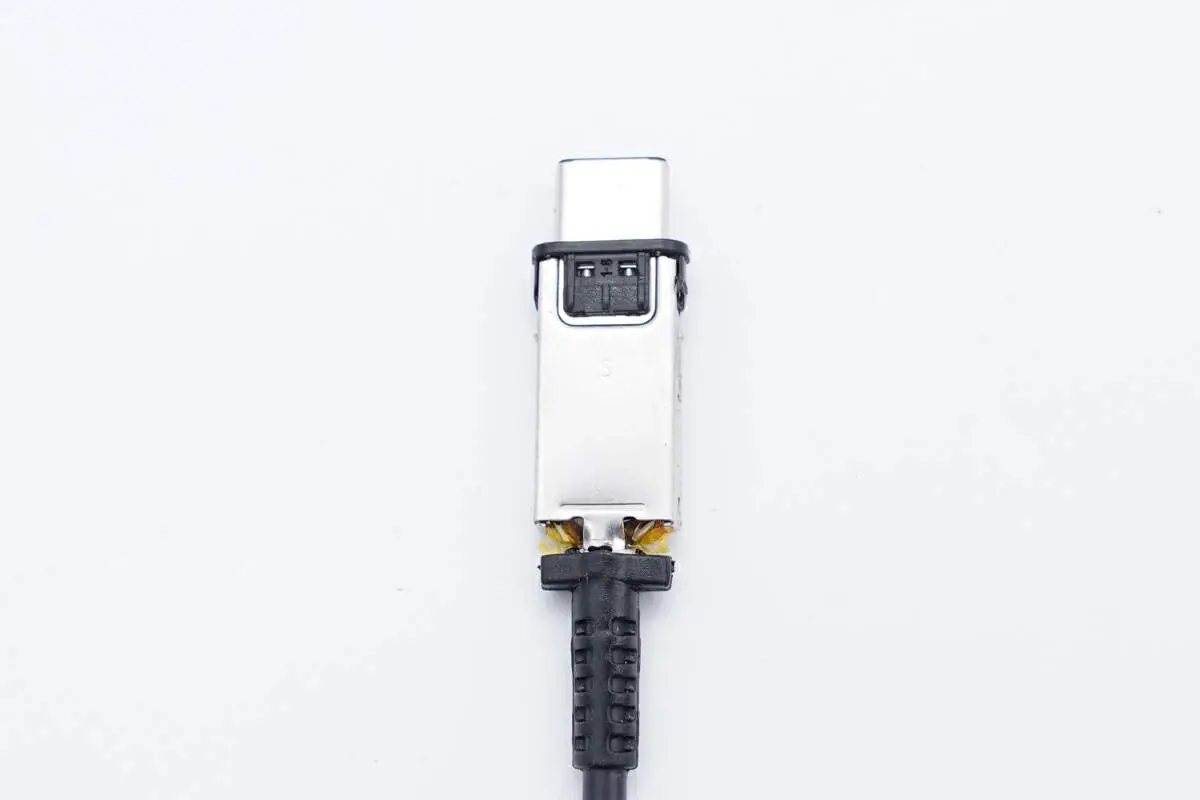

USB-C 케이블 단자 껍질을 분해해보니 보호를 위해 금속 쉘로 포장되어 있었습니다. 플라스틱 프레임은 USB-C MALE 커넥터와 금속 쉘 사이의 패키지를 강화하도록 설계되었습니다.

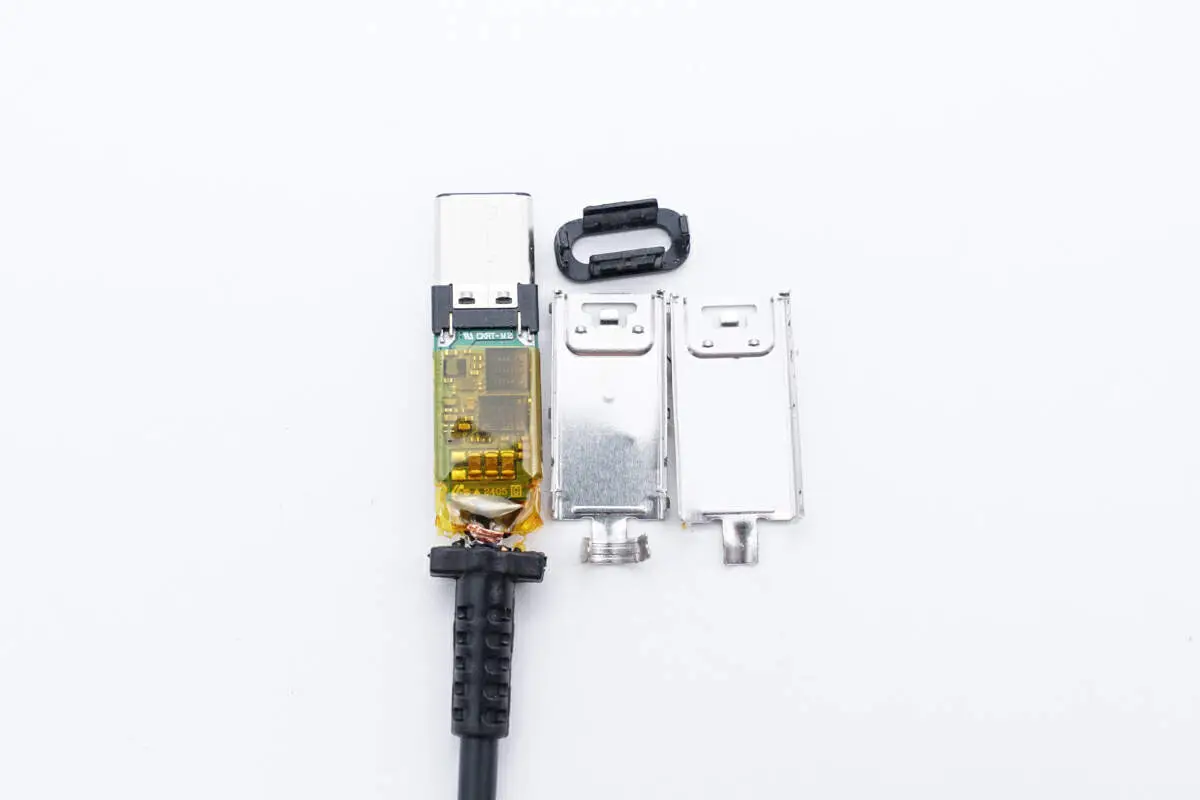

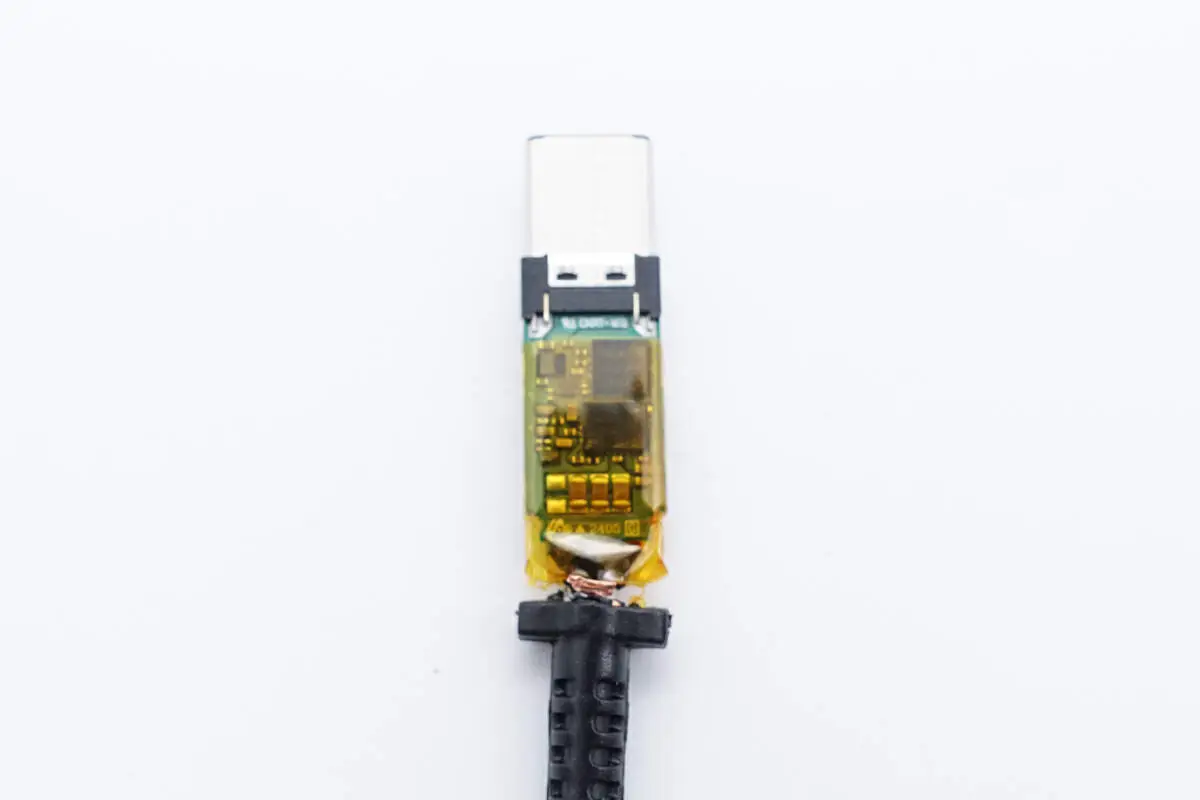

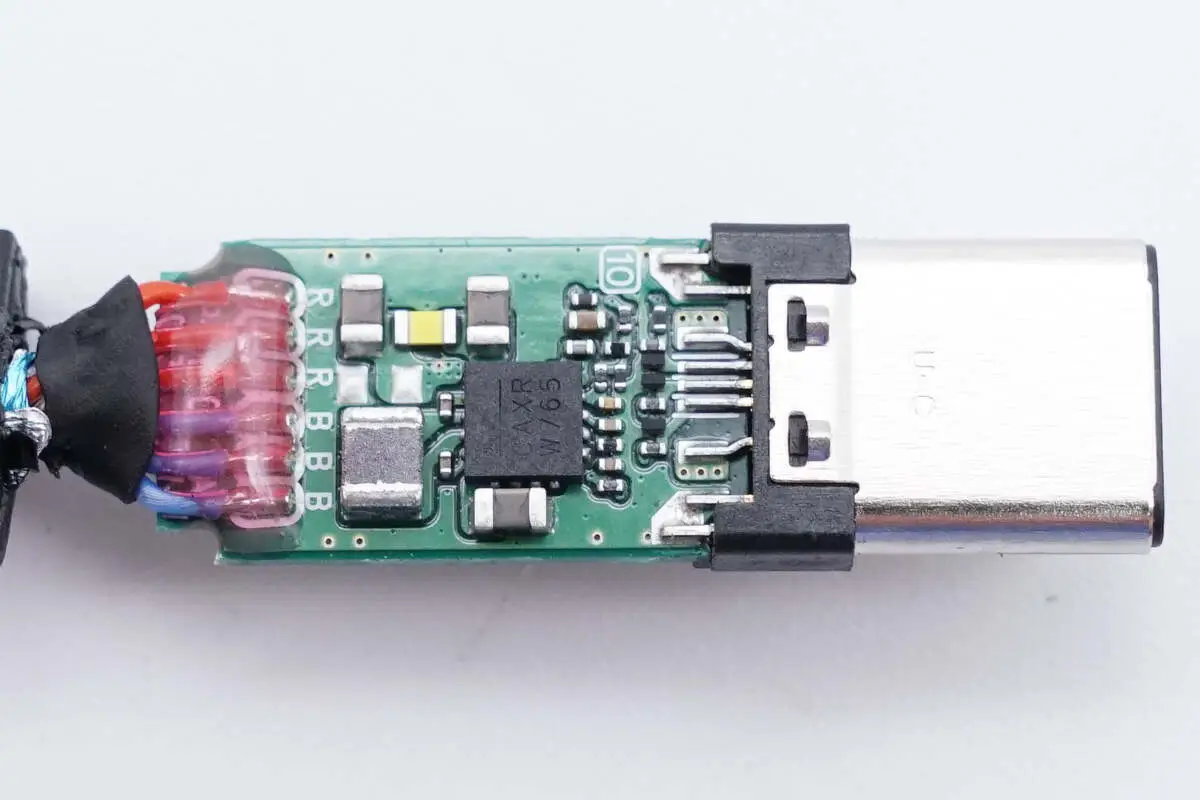

금속 쉘을 분해하니 케이블을 고정하기 위한 금속 링이 존재하며, 단자 내부의 PCB 기판도 절연 테이프로 감싸져 있습니다. USB-C MALE 커넥터 헤드와 작은 보드 사이에는 강도를 높이기 위한 플라스틱 프레임이 있으며, 보드 한쪽에는 동기식 승압 및 강압 칩이 장착되어 있습니다. USB-C 와이어는 하드코딩제로 보호되고 있습니다.
무선 충전 칩은 자기 유도 기반의 고집적 고성능 송신기 칩인 MaxIC MT5806을 사용합니다. 이 칩은 WPC Qi(V2.0) 무선 충전 사양을 준수하며, PD, UFCS, FCP, SCP, QC 등 다양한 유선 고속 충전 프로토콜을 지원하며, 32비트 ARM-M0 코어, 4KB SRAM 및 32KB MTP를 통합하여 강력한 처리 기능을 제공합니다.
과전압 보호(OVP), 과전류 보호(OCP), 저전압 보호(UVP), 과열 보호(OTP) 기능도 지원합니다. 또한 DPL(동적 전력 제한) 비교기를 내장하여 시스템 보호 기능을 강화했습니다. MT5806은 FCQFN24L 패키지로 제공됩니다.
커버 플레이트는 버클 디자인으로 되어 있으며, 코일 중앙에는 포지셔닝 자석이 있습니다. 마그네틱 무선충전 코일은 리츠선으로 제작되어 촘촘히 감겨져 있습니다.
비록 최대 4~20V의 넓은 입력 전압과 최대 15W의 출력을 지원하는 무선 충전기지만, 현재로서는 갤럭시 워치 7의 충전을 4W 내외로만 지원하고 있습니다. 향후 소프트웨어 업데이트를 통해 더 높은 출력을 안정적으로 지원해주기를 기대합니다.
